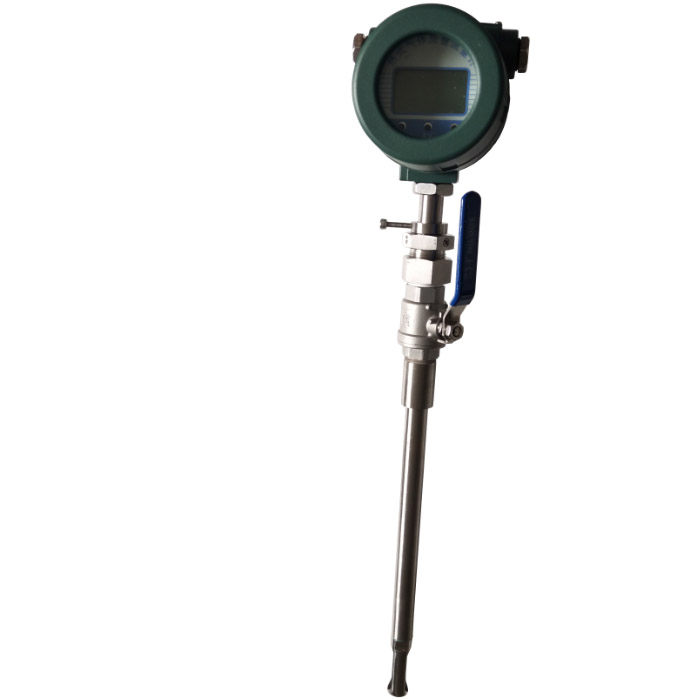

LRAF200型热式气体质量流量计是基于热扩散原理而设计的，流量计有两个直径Φ3 左右的不锈钢棒，工作时，一个传感器不间断地测量介质的温度T1，称为测温传感器；另一个传感器自加热到高于介质温度到T2，它用于感测流体速度，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2 温度下降，若要使ΔT 保持不变，就应该提高T2 的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系。热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。





精度               ±1.0% 、±1.5%

重复性             ±0.3% 、±0.5%

量程上限           60m/s

量程下限           0.05m/s

适用管径范围       φ3-φ2000

适用压力范围       2MPa

适用介质温度范围   -30-200℃

适用介质           乙炔除外的一切气体

传感器直径         φ2.5  φ3

插入式探杆外径     φ19（标准）

传感器材料         316L、304 不锈钢

探杆材料(保护管)   304 不锈钢、316L

变送器外壳材质     压铸铝

表面处理           热喷涂

仪表供电           220V AC / 24V DC

输出               4-20mA、HART、脉冲、RS-485 (MODBUS-RTU)通讯

负载能力           250Ω

现场显示           LED瞬时、累积显示

结构型式           一体型、分体型

型式分类           法兰插入式、法兰管道式、球阀插入式、球阀管道式、法兰球阀混合插入式、法兰球阀混合管道式、

报警               1-2 路继电器、3A/220V AC、5A/24V DC

防护等级           IP65

电缆出线孔         M20×1.5
