概 述
一般压力表以大气压力（表压零位）为测量基准。压力表（正压表）测量高于大气压力的正压值；真空表（负压表）测量低于大气压力的负压值；压力真空表（连程表）测量高于或低于大气压力的压力值。
仪表由导压系统、齿轮传动机构、示数装置和外壳所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液的仪表，能够抗工作环境振动和减少介质压力的脉动影响。
隔膜压力表主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
不锈钢膜盒压力表应用于锅炉通风和气体介质的微压和负压。普通膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。
仪表的工作原理基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拨杆—齿轮传动机构的传动并予以放大，由固定于齿轮上的指针逐将被测值再刻度盘上指示出来。
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的低压或负压。
技 术 参 数
精度等级：1.5；2.5

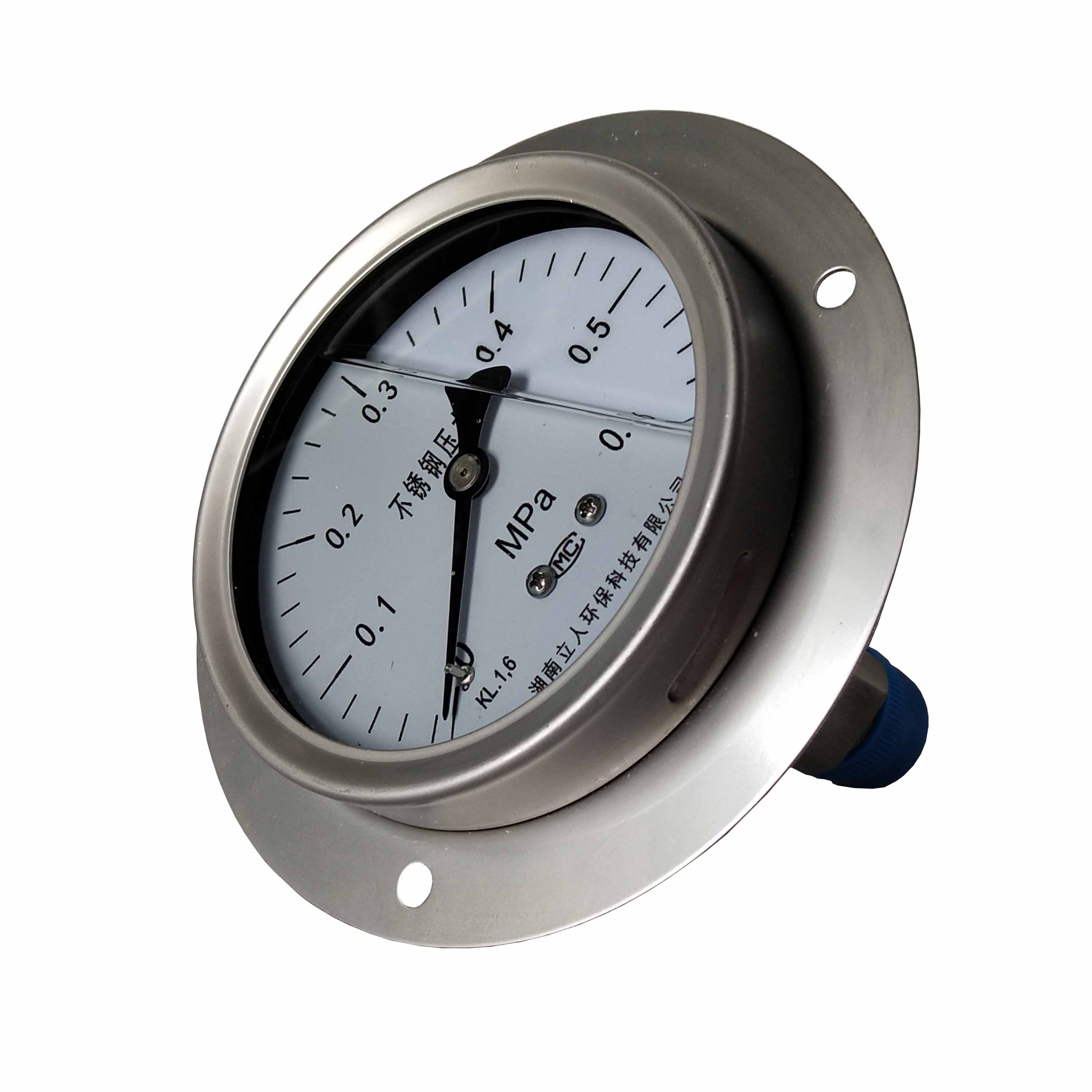

安装方式：螺纹；法兰；卡盘
工作温度：-40℃～+70℃（普通型）； 5℃～55℃（耐震型）；高温需特殊定制
外壳防护等级：IP65
