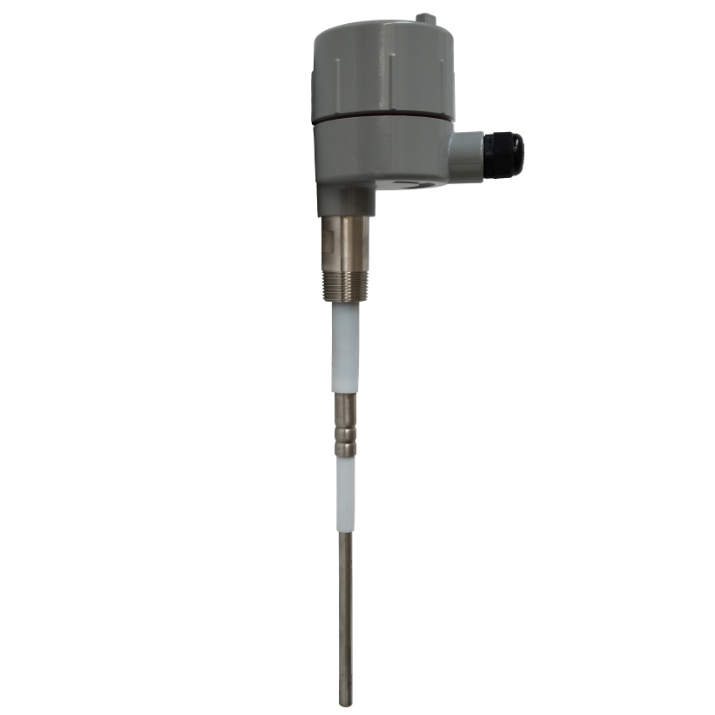

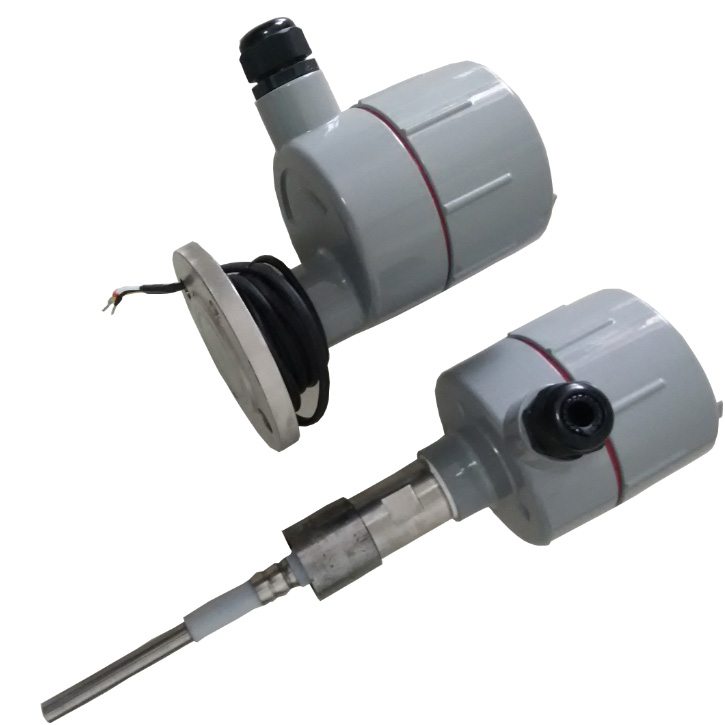

射频导纳物位开关是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术，是电容式物位技术的升级。所谓射频导纳，导纳的含义为电学中阻抗的倒数，它由电阻性成分、电容性成分、感抗性成分综合而成，而射频即高频无线电波谱，所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时，仪表的传感器与灌壁及被测介质形成导纳值，物位变化时，导纳值相应变化，电路单元将测量导纳值转换成物位信号输出，实现物位测量。





    射频导纳开关发射一定的高频无线电波作用于探头上，据此分析和确定容器内物位的变化。射频导纳开关对所测探材料的不同，无线电波的频率也随之改变。射频导纳开关的探头和容器壁构成了一个间距固定的电容两级，探头的绝缘材料和周围的空气提供绝缘介质。空气被其它介质所取代时，探头与容器壁所构成的电容量将改变，这一变化将引射频导纳开关探头的无线电波的变化。这一变化被射频导纳开关内部检测电路检测到，与设置值比较，确定其改变量。当达到设定值时，输出开关量信号。





导电、绝缘液体：………………………化工、油田、水及污水处理

导电、绝缘浆体：………………………造纸、制药、水及污水处理

粉末：灰、粉…………………………电厂、冶金、水泥

颗粒：煤、粮食………………………电厂、冶金、粮食

界面：不同两种液体…………………油田、化工





* 通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，并可应用于腐蚀、冲击等恶劣场合。

* 防挂料 ：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

* 免维护 ：测量过程无可动部件，不存在机械部件损坏问题，无须维护。

* 抗干扰 ：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

* 准确可靠：测量量多样化，使测量更加准确，测量不受环境变化的影响，稳定性高，使用寿命长。
