涡街流量计

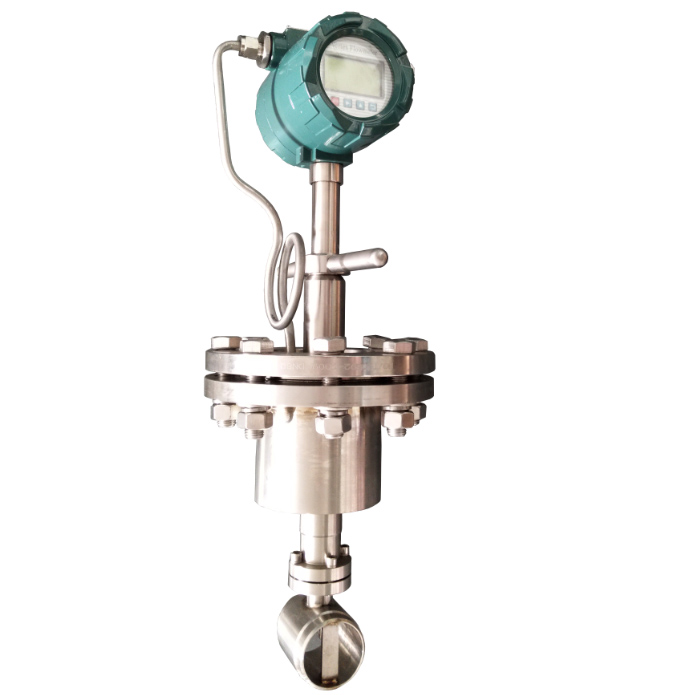

    LRWJ型应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的漩涡频率,从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。

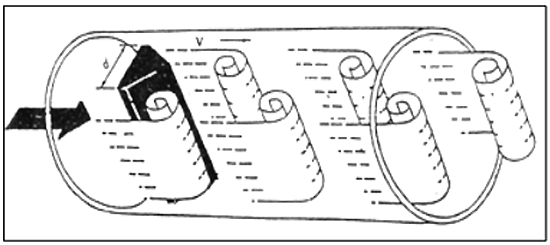

    当管道中流体介质通过漩涡发生体(三角柱)时,由于局部流速加速而产生漩涡现象,此漩涡分成两列交替地出现,这种漩涡列被称为卡门涡街。漩涡交错分离,在柱体后面的尾流中产生脉动的压力,设在柱体后面(或内部)的检测探头受到这种微小的脉动压力的作用,使埋在探头内的压电晶体元件受到交变应力作用而产生交变电荷信号。检测放大器将这种信号进行变换、放大、滤波和信号整形处理后,输出频率与漩涡分离频率相同的电压(或电流)脉冲信号,或经变换处理输出与漩涡分离频率成比例的模拟电流信号。仪表输出的每一个脉冲或一定的电流将代表一定体积的被测流体。一段时间内的输出总脉冲数或模拟电流量的积分,将代表这段时间内流过的流体总和。
    卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关。可用下式表示:
F= V/d
式中:F—卡门涡街的释放频率
      V—介质流速
      d—三角柱的宽度
      —斯特罗哈尔数
    斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2× 至7× 范围内,斯特罗哈尔数 便保持为一个常数(0.17~0.18),这样,便可通过测量漩涡频率信号检测出流体介质的流速,再通过介质的流速计算出介质的流量。



* 测量精度高,量程宽
* 测量介质广泛,可测量液体、气体和蒸汽
* 工作温度高,介质温度可达350℃
* 无运动部件,无磨损,可靠性高
* 在规定雷诺数范围内,测量不受介质温度、压力、粘度影响
* 表体采用不锈钢材料,耐腐蚀
