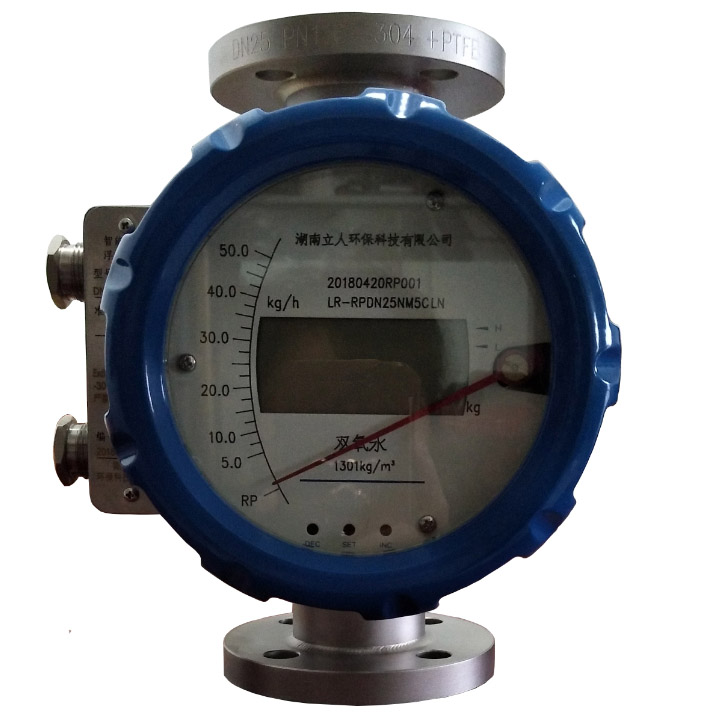

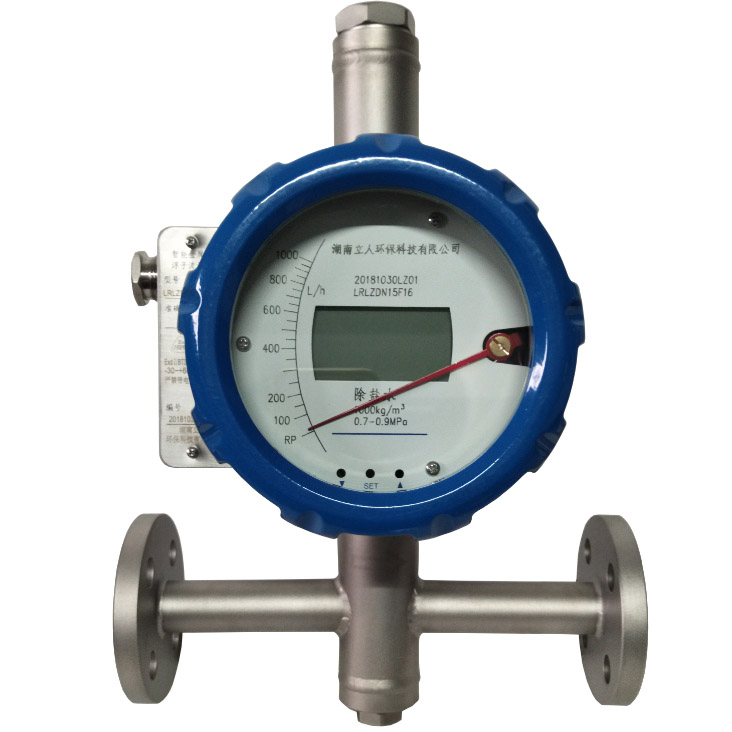

智能金属管浮子流量计






    智能金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表。它具有体积小,检测范围大,使用方便等特点。可用于测量液体、气体以及蒸汽的流量,特别适用于低流速、小流量、高温、高压、强腐蚀、非导电介质的流量测量。



    被测介质自下而上流经测量管时,在浮子上下段产生差压形成上升力,当浮子所受上升力大于浸在流体中浮子重量,浮子上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升力随着减小,直到上升力与浸在流体中浮子重量平衡时,浮子便稳定在某一位置,浮子位置的高低即对应着被测介质流量的大小。
    浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。指示器中固定在指针轴上的随动碳钢与浮子内磁钢耦合,带动指针及传感磁钢转动,指针在刻度盘上指示出就地瞬时流量,通过磁传感器转化成电信号,经电路处理后显示出瞬时流量及累积流量。



    智能金属浮子流量计由两大部分组成:测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件,指示器包括磁随动系统、指针、刻度盘、线路板(远传)等组件。

技术参数

测量范围:  水(20℃)1~200000L/h         空气(20℃,0.1013MPa)0.03~3000m³/h
量 程 比:  标准型 10:1      特殊型20:1
准确度等级:标准型1.5级     特殊型1.0级
压力等级:  标准型 DN15~DN50≤4.0MPa      DN80~DN200≤1.6MPa
            特殊型 DN15~DN50≤32MPa       DN80~DN200≤16MPa
            夹套的压力等级为1.6MPa     特殊型,按用户要求
连接方式:  法兰型、卫生卡箍型、普通螺纹型、卫生螺纹型、特殊型
夹套连接:  标准型,法兰连接HG20592 DN15/PN1.6MPa     特殊型,按用户要求
介质温度:   标准型,-20℃~+120℃  PTFE,0℃~80℃  高温型,120℃~450℃  低温型,-80℃~-20℃
环境温度:  远传型,-40℃~+85℃(液晶不会损坏),液晶正常工作在-30℃~+80℃
            就地指针型、就地报警型:-40℃~+100℃        本安及隔爆型:-30℃~+60℃
供电电源:  标准型:24VDC 二线制(4~20)mA(12VDC~32VDC)
            报警型:24VDC 多线制(4~20)mA(12VDC~32VDC)
            交流型:(85~264)VAC 50Hz
            电池型:3.6V@9AH 锂电池,可连续使用三年
负载特性:  RLmax=600Ω     本安型:500Ω
报警输出:  上、下限瞬时流量报警,光耦输出
            就地报警型:上限、下限或上下限瞬时流量报警
干簧管开关量报警(触点容量 1A 30VDC)可选常开常闭
                        上限、下限报警保持范围最大60%量程,上、下限报警最小间隔10%量程
脉冲输出:  累积脉冲输出为光耦输出(需外部5VDC~24VDC供电,外接1kΩ~5kΩ, =200mW)
安装高度: DN15~DN200标准型垂直高度250mm,大于或等于DN125口径高压型仪表高度订货前请与厂家协商
介质粘度:  DN15:ƞ<5mPa.s(S15.0~S15.3)       ƞ<30mPa.s(S15.4~S15.10)
            DN25:ƞ<250mPa.s
DN50~DN200 :ƞ<300mPa.s
            特殊粘度介质测量需进行粘度修正
