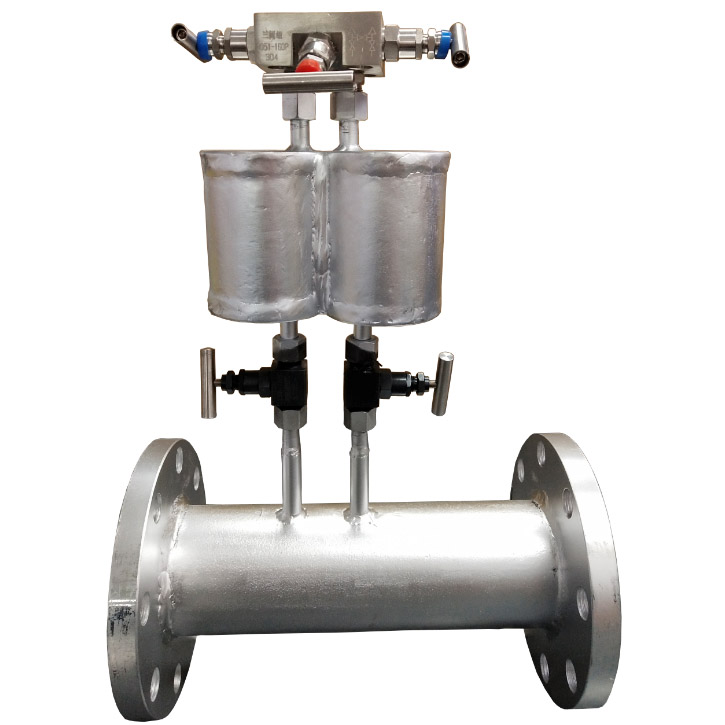

V锥流量计



<



    V锥流量计由V形内锥式节流装置和差压变送器组成。V形内锥式节流装置是利用V形锥体在流场中产生的节流式流量效应来测量流量,与其它节流装置不同,它改变了节流布局,流体经管道中心的锥体压缩后沿管壁流动,这种节流方式是现代工业中一种新型可靠的流量装置。
    液体、蒸汽、气体、脏污流体(如天然气、焦炉煤气、高炉煤气)、液体或蒸汽的场合都可以使用V形内锥节流装置。如果在该场合要求有高度的耐用性,要求仪表坚固结实和具有长期的使用寿命,那么V形内锥节流装置应该是设计首选的流量装置,它的适用面极宽。



    将V形内锥同轴安装在测量管内,将流体逐渐的节流收缩到管道内壁附近,通过测量此V形内锥前后的差压来实现流量测量。
    V形内锥式节流装置包括一个在测量管中同轴安装的圆锥体和相应的取压口。该测量管是预先精密加工好的,在圆锥体的两端产生差压。此差压的高压(正压)是在上游流体收缩前的管壁取压口处测量的静压力P1,而低压力(负压)则是在圆锥体朝向下游端面,锥中心轴处所开取压孔处压力P2,该圆锥体的顶尖朝向来流,该圆锥体使得流体在进入下游的低压区之前有一个平滑的过渡区。
    由于流体不是被迫收缩到管道中心轴线附近,并且也不再是一个阻挡物(节流件)令流体突然改变流动方向,而是利用这种结构新颖的内锥式节流装置实现了对流体逐渐朝向管内边壁的收缩(节流),使V形内锥式流量计有了一系列独有的特点。

技术参数

不确定度:±0.5%
重复性:±0.1%
量程比:10:1
安装直管段长度:上游1~3D,下游0~1D
