概 述

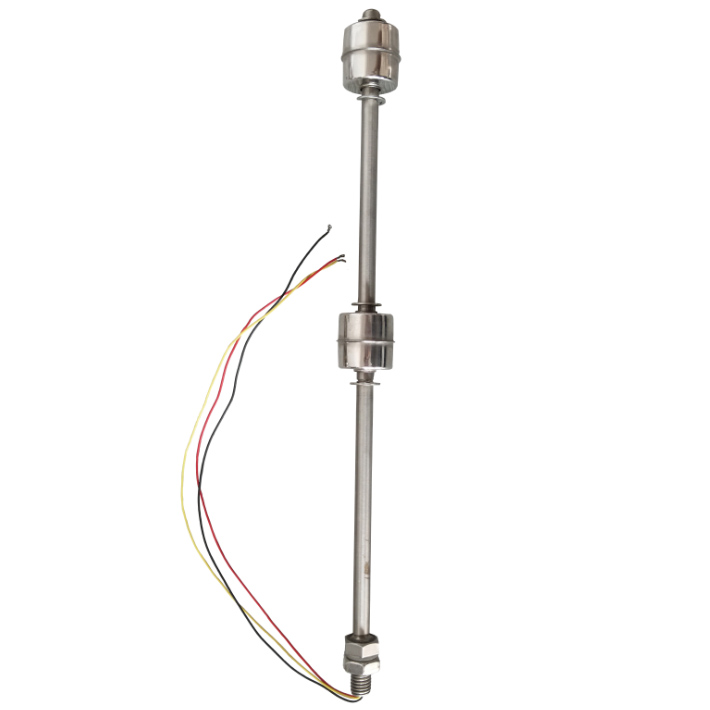

小型浮球液位开关是一种结构简单，使用方便的液位控制元件，它没有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度都可使用。专门用于各种中小型常压和受压储液罐的液位检测、现场指示、信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式，适用各种形式的容器。
原 理
浮子在液体浮力的作用下接近或远离杆体内开关点，当浮子接近开关点时，浮子中的磁钢也接近杆体内的干簧管，干簧管的触点在磁力的作用下闭合接通。相反，当浮子远离开关点时，浮子中的磁钢也远离杆体内的干簧管，干簧管的触点因失去磁力的作用而分离断开。
常闭（N.C）当液位上升时磁簧开关不导通
常开（N.O）当液位上升时磁簧开关接通
类 型
* 塑胶类：全PP材料无毒辣,食品级,适用于水类介质的食品,家电等产品
* PP+NBR浮球：可耐较高温度,比重低,适用于油类介质
* PVDF：耐温120℃，耐酸碱腐蚀,结构精巧耐用
* Teflon ：产品寿命长、可靠性好，耐压能力更强，适用范围广。应用于大多数油类，在水中具有良好的稳定性。
* 不锈钢类：使用寿命长,耐较高温,适用于水和油及弱酸碱环境
* 全不锈钢(耐高温）：耐温达200℃,适用于油类高温环境
* 不锈钢+PP浮球：无毒,食品级,适用于特定杆长的水类介质产品
* 不锈钢+NBR浮球：可耐较高温度,比重低,适用于特定杆长的油类介质产品
选型说明：根据被测介质温度、压力、比重、耐酸碱等特性，选用上表所列各种规格的浮球。
1、 温度：PVDF最高温度为120℃，PP最高为80℃，SUS304/316最高为200℃。
2、 压力：塑胶类浮球耐压最大5kg/cm2，SUS浮球耐压最大30kg/cm2。
3、 粘附：应选用球大、比重小的浮球才能克服液体表面张力。
4、 化性：塑胶材质适用于酸碱场所，如有温度考虑时应选用PVDF。
5、 油精：应使用金属材质。
6、 比重：浮球比重必须小于被测液体，否则浮球浮不起来
特 点
* 可作多点控制，控制开关位置可以根据用户需要订制
* 使用磁簧开关不需供应电源，接点寿命可达200万次
* 有PVDF、PP、 PVC塑胶材质及SUS304、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可以适用。
*磁环开关与导线完全和液体隔离，因此在高温、高压设备上亦可安全使用
应 用
浮球开关适应于控制泵运转来维持液位、控制罐的自动装卸控制液位或供给信号，如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统等。
小型浮球液位开关是一种结构简单，使用方便的液位控制仪表，它没有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度皆可使用。
液体介质性质与浮球关系：
1.液体比重不同时，浮球的动作位置将会有所变动，一般SG比水小时，浮球浸在液体中部分将相对增多。
2.浮球开关产品以水（SG=1）比重作为参考，所以使用时在选用浮球时须考虑液体的比重SG，一定大于浮球规格所标示，否则，浮球开关无法浮动。
3.粘度高不会干涸的液体，一般应选用外径较大的浮球。
4.浮球开关是使用磁铁来感应磁簧开关，因此被测液位应无铁屑，否则会影响浮球队开关的动作状态。
应用场合：污水处理、水净化、制冷设备、冷却水器、饮水机、开水炉、洗碗机、家用、商用电热水器、制药等领域，对密封容器、储存罐及敞开容器、池等容器内液体进行、号远距离传送、现场指示、液位监控,通过控制泵的启停或阀开闭来控制液位，或进行高低液位报警。 |
