概 述

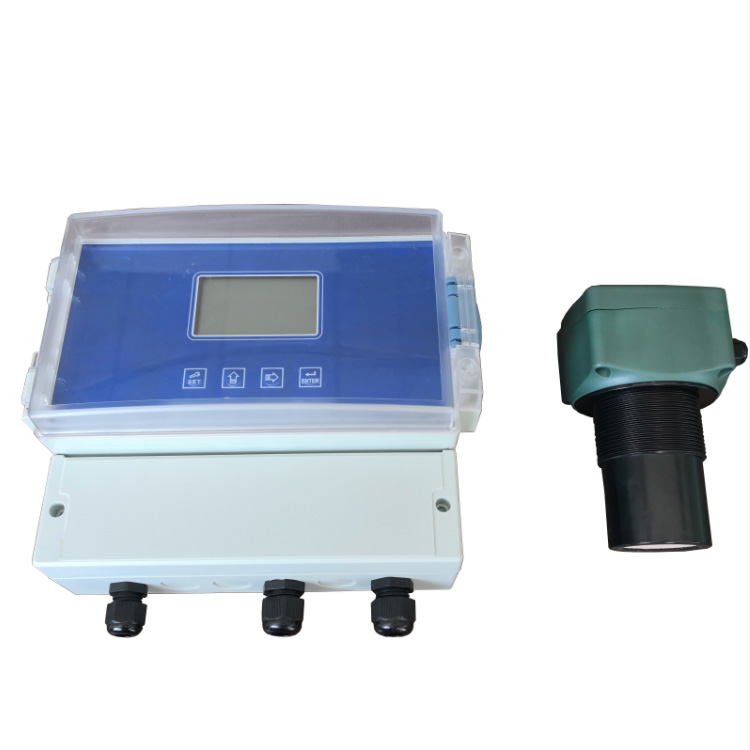

超声波明渠流量计与量水槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的玷污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。超声波明渠流量计的发射角度为12°。
技术参数
瞬间流量： 0.1× ～120000m³/s
累计流量： 4000000000m³
液 位： 0.35～3m
盲 区： 0.35m
测距精度： ±0.3%FS （标准条件） *
流量精度： 三角堰1～5%/矩形堰3～5%/巴歇尔槽2～3%
压 力： 3个大气压以下/海拔2000米以下
仪表显示： 显示瞬时流量和累计流量、液位
模拟输出： 4～20mA
数字输出： RS485、Modbus协议或定制协议
供电电压： DC 24V/AC 220V
环境温度： －20℃ ～ ＋60℃
防护等级： IP65
安装方式： 分体安装
原 理
明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位-流量关系，反求出流量。
每种类型的量水堰槽，都有自己的固定水位-流量对应关系。计算水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。 |
